DIN 1.2343/H11热作工具钢, 合金工具钢, 扁钢, 圆钢

1.2343热作工具钢, 合金工具钢, 扁钢, 圆钢

相似牌号: 4Cr5MoSiV, H11, SKD6


化学成分:

供货尺寸: 圆钢 直径 16mm to 600mm; 扁钢 厚16 - 400mm x 宽200 –800mm


生产工艺: 电炉/ 电渣炉, 热锻/热轧


表面状态: 黑皮/磨光/车光/铣光


交货状态: 退火


退火硬度: 最大229布氏硬度

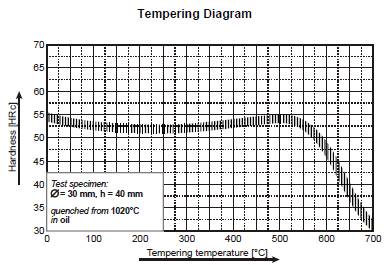

硬度 & 回火曲线图:


特性:
 良好的同质性
 良好的韧性
 高热能性
 有效抵抗热冲击
 良好的导热性
 高纯净度
 良好的抛光性.
 热疲劳性和耐磨性

应用:
模铸工具(铝和铝合金)
管挤压工具, 轻金属和合金制造的圆筒和截面
用作塑胶工序的圆筒和螺旋
热切刀具
水电样板刀具
热挤压模
穿孔用的工具，芯棒，压力机锻模和塑料膜等
用于制造耐400~500℃工作温度的飞机、火箭等上的结构件。

适用于高速锤锻模。铝、镁合金热锻模，硬度选取42—50HRC。黑色金属锻模，硬度选取40—50HRC。适用于应用龟裂危险较大的热做模具钢，该模具钢的模具寿命可为5CrNiMo钢的1.5—3倍。

(以上涉及技术资料,仅供参考)

扩展知识
1.2343/H11空冷硬化型热做模具钢，该钢是欧洲压铸行业中最常用的三种热做模具钢之一，钢中碳化物细小，分布均匀，耐冷热疲劳性能和抗溶蚀性能好，冷热加工性能好，淬透性好，在中温具有较厚的热强行、抗氧化性，高的韧性和耐磨性。该钢比H13钢的韧性略高，需要进行热处理，一般应用硬度为50—54HRC。在欧洲常用此钢做定模和动模镶件，该钢集中了高硬度和高韧性，符合热做模具钢的许多要求，主要合金成分是铬、钼和钒，通过电渣重熔的工艺进行熔炼。

热处理工艺：
　　球化退火：860-890℃*3h炉冷，730-750℃*4h等温，炉冷至550℃以下出炉空冷。预热: 600-650℃*2.Oh+ 830-850℃*2.Oh。淬火: 1000-1030℃*1.0h出炉油冷，待工件冒烟不着火时取出空冷。 回火: 530-560℃*2.5h，出炉空冷三次。
