油钢O1/1.2510冷作模具钢,合金工具钢, 扁钢, 圆钢

1.2510冷作模具钢,合金工具钢, 扁钢, 圆钢

  相似牌号: O1，9CrWMn, 1.2510/100MnCrW4, SKS3

  化学成分:

 可供尺寸: 圆钢直径16mm to 600mm; 扁钢 厚16 - 400mm x 100 – 800mm

 生产工艺: 电炉/ 电渣炉+ 热锻/热轧


 表面状况: 黑皮/ 磨光/ 机加工

 交货状态: 退火

 退火硬度: 最大210HBS

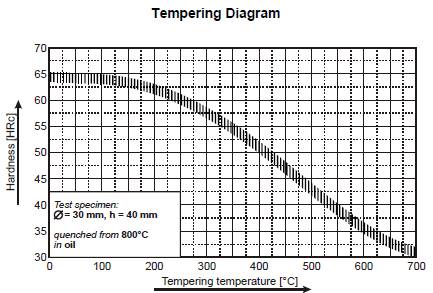

 硬度 & 回火曲线图:



 特性:
高耐磨性
回火后有高表面硬度;
热处理过程中有良好的尺寸稳定性;
良好的机加工性能

  应用:
切削和冲孔工具, 剪切刀片, 滚丝模, 量具, 铂金使用模具。

知识扩展：
1.2510/O1模具钢特性：不变形油钢，最佳油淬硬化工具钢，应用广泛，此钢较高的锰含量以及铬、钨，可增加硬化能力，使钢不需进行剧烈的水淬，通过油冷淬火，也能硬化至高硬度62HRC，此钢有较好的加工性能，耐磨性佳，热处理性能稳定，尺寸变形小，但韧性及耐腐蚀能力较弱。
• 供货状态及硬度  退火，硬度217HB
• 淬火规范   温度800~850，油冷却

更多用途：用于冲栽模，冲压模，弯曲模，拉模，穿孔冲头，精整模等五金模具。

>1.2510
